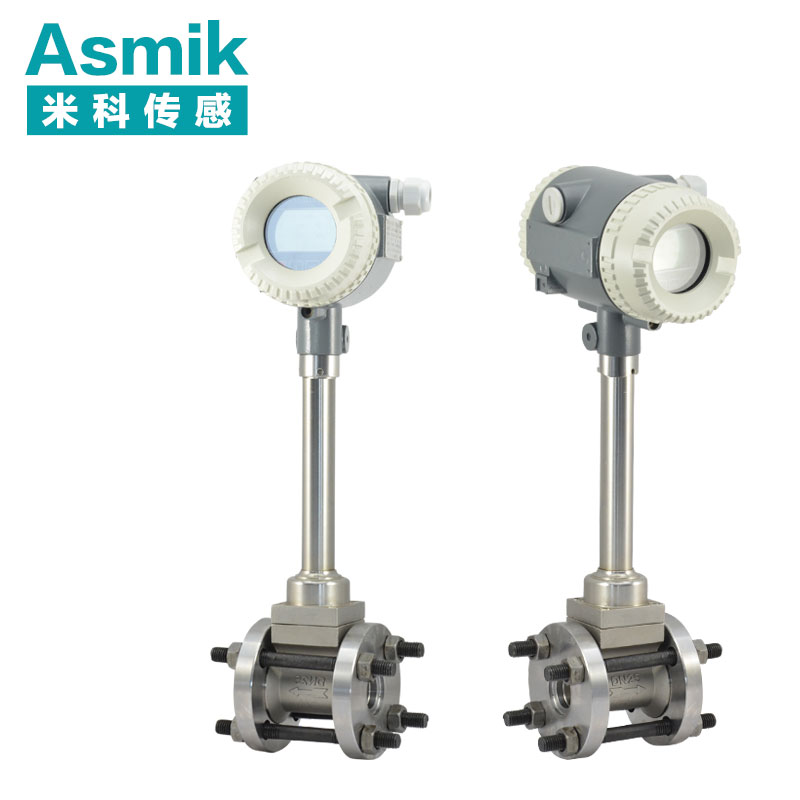

米科渦街流量計（如DN100規格）的技術特點主要體現在其測量原理、結構設計、信號處理及性能優化等方面，以下從核心技術、優勢及適用場景展開分析：
一、核心技術
-
卡門渦街原理
基于流體繞流鈍體（如三角柱）產生交替渦旋的原理，渦旋脫落頻率與流速成正比。通過壓電或電容傳感器檢測渦旋頻率，結合斯特勞哈爾數（St）計算流量，公式為：
其中，Q為體積流量，f為渦旋頻率，d為鈍體特征寬度，A為管道橫截面積。
-
雙探頭差分檢測技術
采用雙探頭設計，通過差分信號處理抑制管道振動引起的噪聲，振動干擾容限提升60%，確保在復雜工業環境中穩定測量。 -
寬量程比設計
通過優化鈍體幾何形狀（如梯形截面），量程比可達1:15，覆蓋流速范圍0.5m/s至35m/s，適應流量波動大的工況。 -
智能信號處理模塊
內置溫度/壓力補償算法，支持-40℃至450℃介質溫度下的精度補償，綜合誤差≤±1.0%FS（滿量程），確保高溫蒸汽等場景的測量準確性。
二、技術優勢
- 高精度與穩定性
- 在特定雷諾數范圍內，輸出信號頻率穩定，不受流體物理性質（如密度、粘度）變化影響。
- 鈍體材質可選哈氏合金C276或陶瓷涂層，耐腐蝕性強，壽命延長至8年以上。
- 抗干擾能力強
- 傳感頭采用抗振動和抗干擾封裝工藝，適用于強振動或電磁干擾環境。
- 支持LoRa/NB-IoT無線傳輸，實現遠程抄表與異常預警。
- 多介質兼容性
- 可測量飽和蒸汽、過熱蒸汽、壓縮空氣及液體，適用于能源、化工、食品等多行業。
- 例如，在氯堿企業中，通過特氟龍襯里與鈍體防腐涂層，可在pH 1~2的濕氯氣環境中連續運行3年，計量偏差穩定在±1.5%以內。
- 智能化功能
- 自診斷系統實時監測探頭靈敏度衰減、管道空置等狀態，故障識別準確率>95%。
- 支持分體式信號轉換器，電纜最長可達10米，便于現場安裝與維護。
三、適用場景
- 工業蒸汽計量
- 在熱力管網中，用于供熱系統蒸汽分配計量，結合雙參數（溫度+壓力）動態補償模型，可顯著降低計量糾紛率。
- 例如，北方某熱力公司在DN150蒸汽主干管部署該產品后，年計量糾紛率下降70%，熱費回收效率提升。
- 高溫高壓環境
- 法蘭式結構配合石墨墊片密封，耐受16MPa高壓與420℃高溫蒸汽，適用于石化、發電等高溫高壓工況。
- 防爆需求
- 通過Ex d IIC T4防爆認證，適用于石化廠區可燃氣體監測，確保安全運行。
四、技術演進方向
-
多物理場融合
集成聲學傳感器檢測管道泄漏，實現“流量+安全”一體化監測。 -
材料科學突破
開發氮化硅陶瓷鈍體，耐受850℃高溫煙氣場景，進一步擴展應用范圍。 -
邊緣計算賦能
在流量計本體嵌入AI算法，實時優化補償模型參數，提升智能化水平。
五、總結
米科渦街流量計（如DN100規格）通過卡門渦街原理、雙探頭差分檢測、寬量程設計及智能信號處理等核心技術，實現了高精度、高穩定性的流量測量。其抗干擾能力強、多介質兼容、智能化程度高的特點，使其在工業蒸汽計量、高溫高壓環境及防爆需求場景中具有顯著優勢。未來，隨著多物理場融合、新材料應用及邊緣計算技術的發展，米科渦街流量計將進一步提升工業流量計量的邊界，助力企業實現精細化、數據化運營。
